Galfer 310mm Bremsscheibe Zentrierung

[CaptainFaulsack]

Servus zusammen,

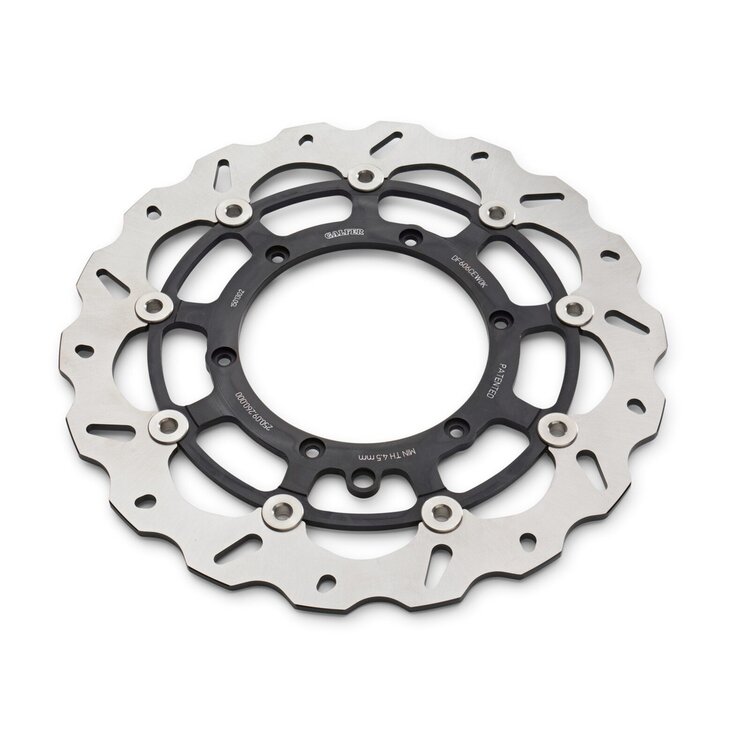

ich baue mir gerade eine EXC300 TPI auf Supermoto um. Für vorne habe ich mir eine Beringer 6K Anlage mit 310mm Galfer Scheibe besorgt.

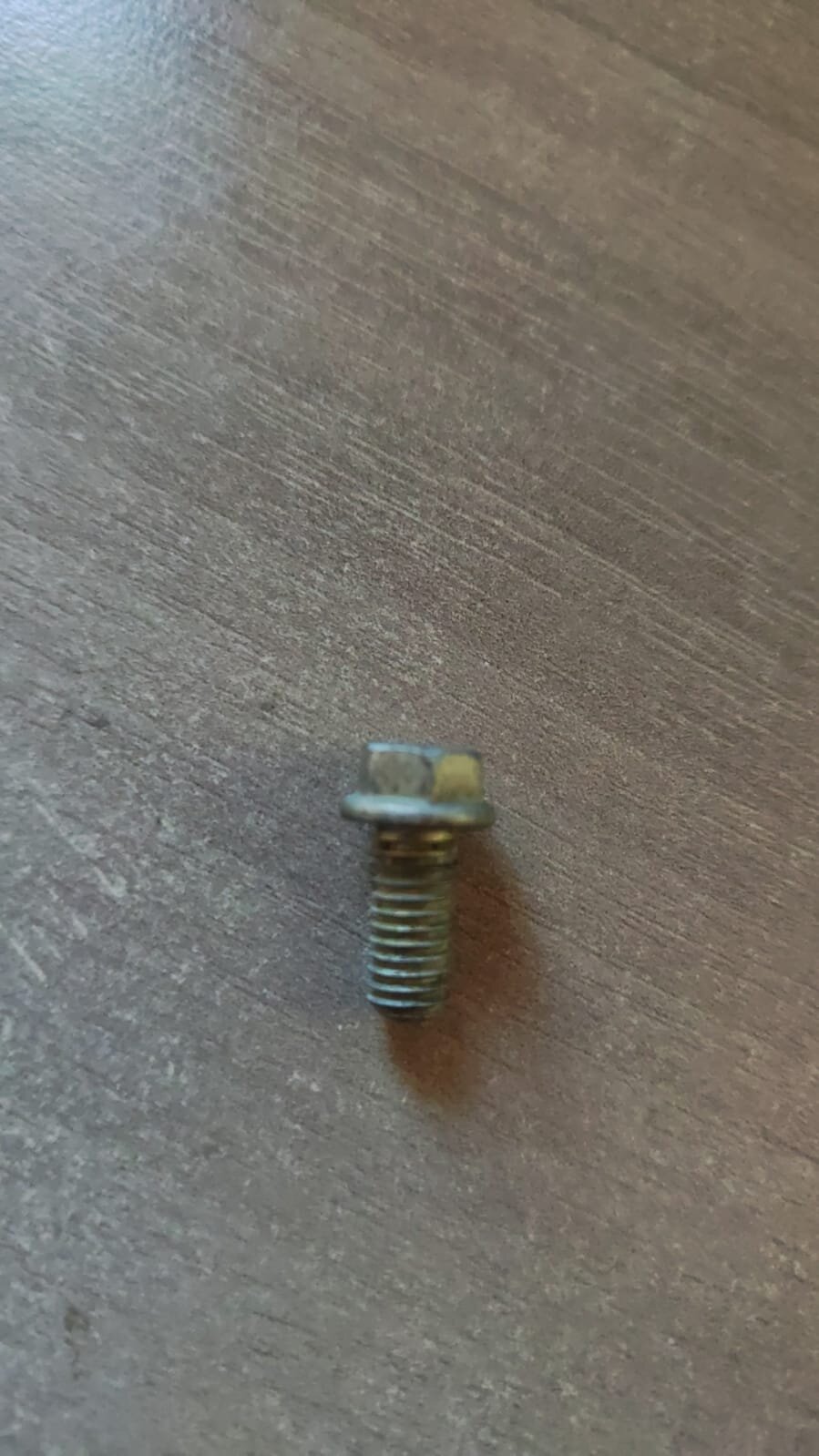

Die Felgen sind Sm Pro mit Naben von Grizzly Wheels und haben keine Zentrierung für die Bremsscheibe an der Nabe. Nun wollte ich die Bremsscheibe mit den orginalen KTM M6 6Kant Schrauben mit Bund fixieren und dabei ist mir aufgefallen dass wenn alle 6 Schrauben ganz angedreht, aber noch nicht angezogen sind, sich die Scheibe circa 2mm in alle Seiten schieben lässt. Bei der orginalen KTM Scheibe geht das zwar auch, aber nur ganz minimal, kaum spürbar.

Das heißt im Endeffekt sind die Löcher der Galfer Scheibe leider sehr ungenau gebohrt bzw. zu groß gebohrt und der Bund der orginalen KTM Schrauben leider zu klein um die Scheibe damit im Sackloch zu zentrieren. Nach meiner Logik schlägt eine Bremsscheibe welche nicht 100% zentriert ist,so kenne ich das zumindest aus dem KFZ Bereich. Nun wollte ich mal fragen ob jemand schon mal ähnliche Probleme hatte oder ob es irgendwo Spezielle schrauben dafür gibt. Meine Suche im Netz war leider bisher erfolglos. Oder Spielt sowas bei nem Motorrad vielleicht sogar nur eine untergeordnete Rolle?



Gruß

[F41TH]

Wie groß ist denn der Bund der Schraube und wie groß ist die Bohrung dafür an der Bremsscheibe? Wenn die Scheibe wirklich 2mm schlägt, dann muss hier etwas sehr falsch sein

[CaptainFaulsack]

vor 19 Stunden schrieb F41TH:

Wie groß ist denn der Bund der Schraube und wie groß ist die Bohrung dafür an der Bremsscheibe? Wenn die Scheibe wirklich 2mm schlägt, dann muss hier etwas sehr falsch sein

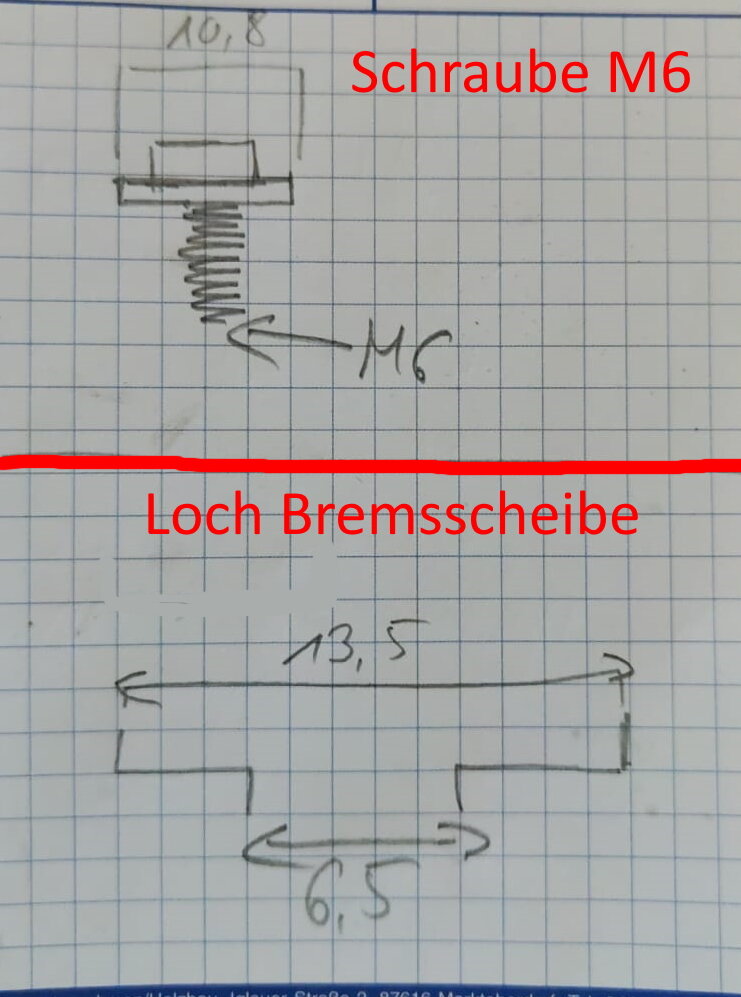

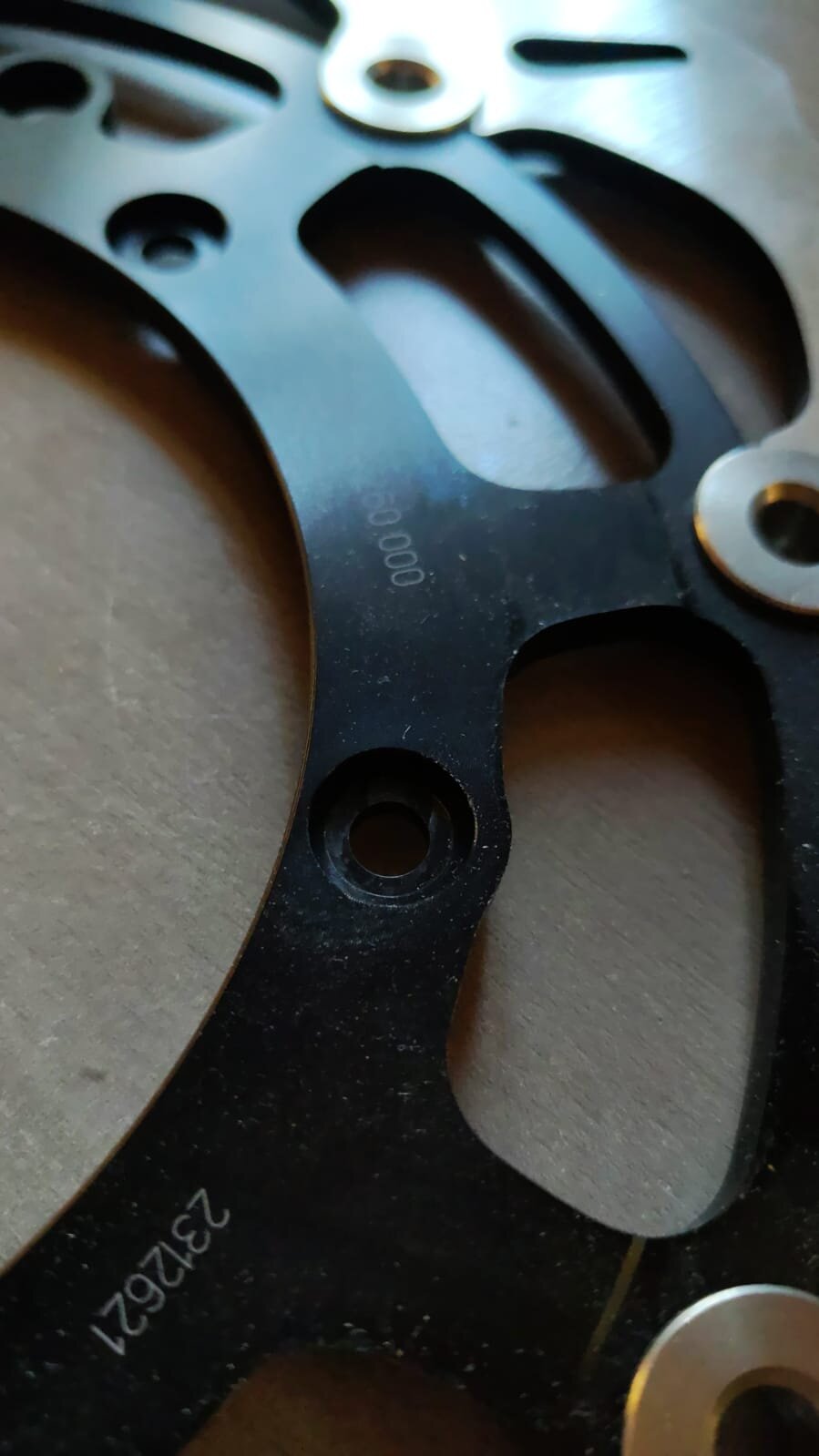

Der Bund an der Schraube hat 10,8mm. Das Sackloch an der Scheibe allerdings 13,5mm. Bei der SMR wo die Scheibe orginal zum Einsatz kommt werden übrigens die gleichen Schrauben nur etwas länger verwendet. Keine Ahnung ob hier eine Zentrierung an der Nabe ist. Die Löcher fürs Gewinde haben übrigens 6,5mm. Habe mal ein kleines Video dazu gemacht:

https://www.youtube.com/shorts/IkbLzBh5fVE



Ebenfalls hab ich mir nochmal von einem anderen Händler die gleiche Bremsscheibe zum probieren bestellt. Bei der Neulieferung sind alle Maße identisch, kann also kein Produktionsfehler sein. Ich hab mir jetzt noch Linsenkopf Schrauben mit 15mm Bund in 10.9 bestellt, entweder drehe ich bei diesen den Bund passend ab oder ich probiere die Scheibe per Messuhr möglichst Mittig zu zentrieren und dann die  "zu kleinen" Schrauben anzuziehen. Eine andere Möglichkeit sehe ich nicht wirklich. Oder übertreibe ich vielleicht Maßlos und das im Video gezeigte Spiel ist absolut im Rahmen und macht bei einer Supermoto nichts?

Vielleicht hat ja auch noch jemand ne Adresse für Schrauben die passen.



[F41TH]

Der Bund an der Schraube ist ungenau und das Maß zwischen Schraube und Bund hat nichts mit der Zentrierung der Bremsscheibe zu tun.

Wenn die Bohrung in der Bremsscheibe 6,5mm groß ist und du eine M6 schraube verbaust, dann hast du maximal 0,5mm Luft anstatt 2mm



Prinzipiell hast du aber recht - schlag an der Scheibe ist schlecht und die Bremsscheibe braucht eigentlich eine saubere Zentrierung. Über die Schraube erreichst du das nicht, außer du nutzt Schrauben mit einer Schulter nach dem Gewinde. Sowas gibt es - ich bin mir aber nicht sicher ob es sowas auch maßlich passend für deinen Anwendungsfall gibt

[der schweisser]

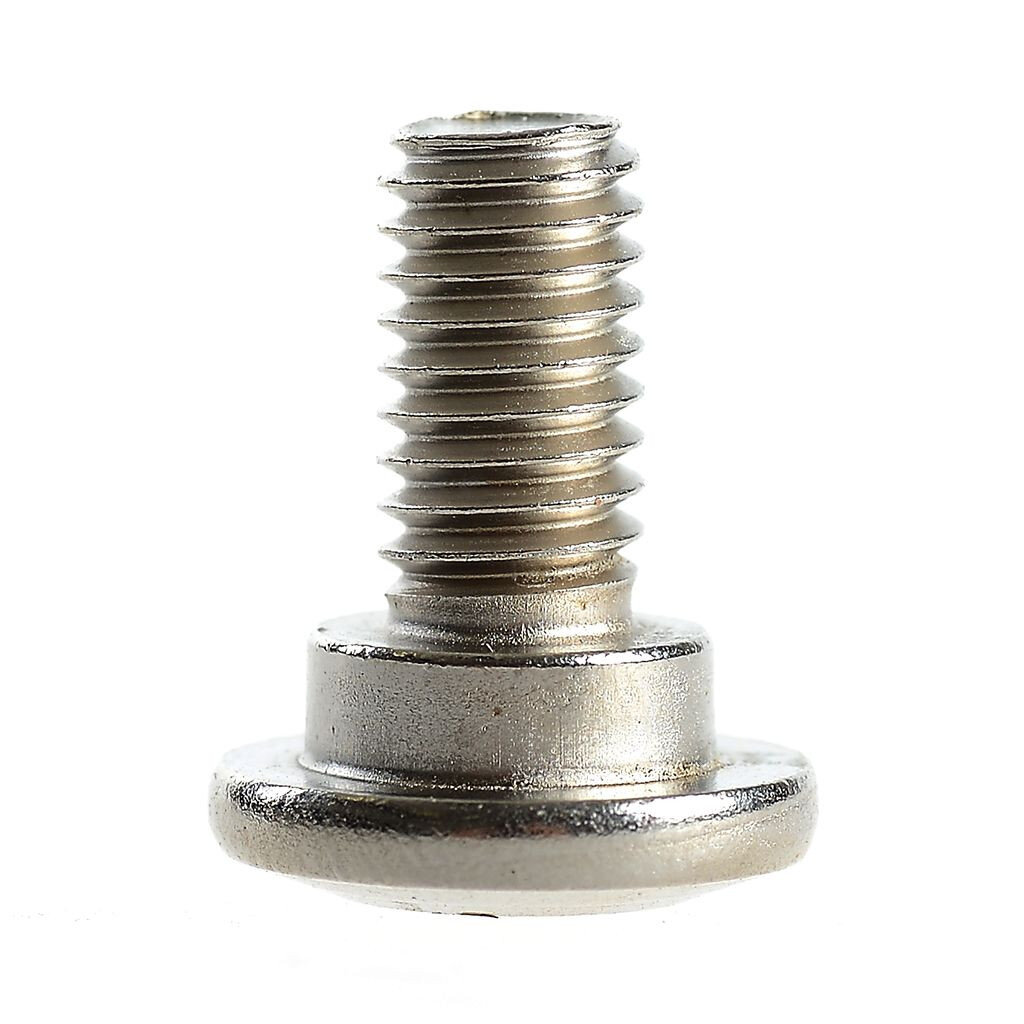

Dazu gibts es doch schrauben mit bund. Über den bund zentrierst du dann die scheibe, perse stützt diese sich in der flachsenkung 13,5 ab.

[F41TH]

Sowas kenne ich von Verkleidungsteilen oder evtl noch von Fußrastenanlagen - meistens Schrauben ohne aufgeprägte Festigkeitsklasse.

Würde ich nicht an Sicherheitskritischen Bauteilen nutzen. Richtig zentrieren können diese Schrauben die Bremsscheibe auch nicht - da kann man auch direkt über die 6,5 mm Schraubenbohrungen gehen und mit den paar Zehntel Luft leben.
